1、機床的主要用途與基本組成
1.1 主要用途
機床為軋輥專用機床，主要為鋼廠加工輥身孔型之用，采用成形刀具，對輥身為Ф300～Ф630mm的各種軋輥進行孔型的加工和孔型的修理。亦可對軋輥的外圓柱表面進行粗加工以及一些其它軸類零件的加工。
1.2 機床的基本組成:

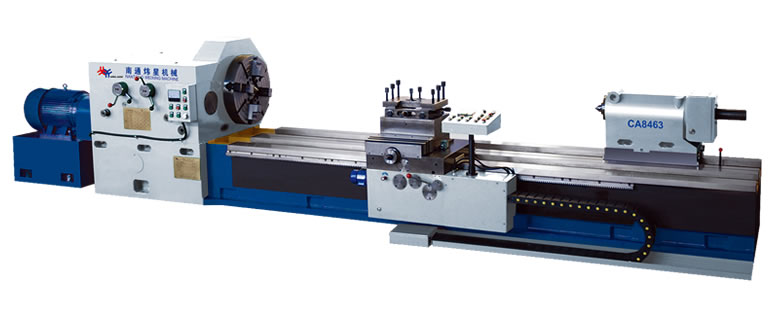

機床由床身、床頭箱、尾座、刀架、溜板箱、中心架等主要部件組成。
機床采用整體刀架設計，剛性足，切削力大。
2、 機床的主要規格參數
2.1 最大工件直徑………………………………………… 630mm
2.2 最小加工直徑………………………………………… 300mm
2.3 中心高………………………………………………… 380mm
2.4 最大工件長度…………………………………………3500mm
2.5 最大工件重量……………………………………………6.5t
2.6 主電動機功率………………………………………………22KW
2.7 機床輪廓尺寸(長×寬×高)……………7042×1571×1520mm
2.8 機床重量(不包括電氣)……………………………………14t
